Выбор сетевого интерфейса для работы механизма NAT

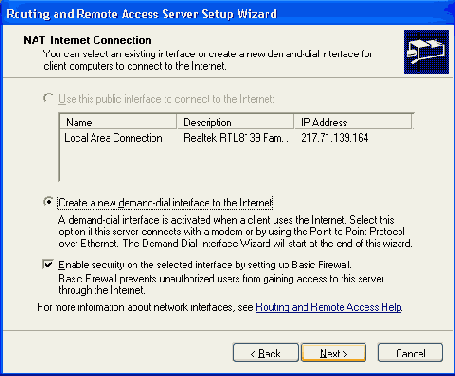

Рисунок 14.11. Выбор сетевого интерфейса для работы механизма NAT


В данной конфигурации адрес для сетевого интерфейса в домашней сети выбирается из адресного интервала по умолчанию (задается идентификатором сети 192.168.0.0 и маской 255.255.255.0), который задается для компонента адресации преобразователя адресов. Если этот адресный интервал по умолчанию изменяется, то необходимо изменить и IP-адрес частного интерфейса компьютера-преобразователя адресов, чтобы он имел первый IP-адрес в заданном диапазоне. Использование первого IP-адреса из диапазона — рекомендуемый подход, а не требование для компонента преобразователя адресов.

На следующем этапе необходимо настроить маршрутизацию для выбранного сетевого интерфейса. Администратор должен создать статический маршрут, который будет по умолчанию использоваться данным сетевым интерфейсом. Для статического маршрута по умолчанию получатель — 0.0.0.0, маска подсети — 0.0.0.0. (Мастер конфигурирования создает такой маршрут автоматически.)
Если выбранный сетевой интерфейс не является интерфейсом с набором номера по требованию, в поле Gateway (Шлюз) необходимо также указать IP-адрес. Поскольку в данном случае устанавливается соединение "точка-точка", в этом поле может быть указан любой адрес. Применительно к интерфейсам с набором номера по требованию шлюз не указывается. Вместо этого необходимо установить флажок Use this route to initiate demand-dial connections (Использовать этот маршрут для создания соединения по требованию).
Компонент адресации преобразователя адресов назначает адреса только из одного диапазона, соответствующего одной подсети. Если механизм NAT активизирован для нескольких локальных сетевых интерфейсов, то подразумевается конфигурация с одной подсетью (где все локальные интерфейсы соединены с одной и той же сетью). Если локальные сетевые интерфейсы соответствуют различным сетям, связность между клиентскими компьютерами, которые получают адреса от преобразователя адресов, но находятся в разных сетях, невозможна.
